Скол на стекле душевой перегородки: что делать и как безопасно устранить дефект в 2026 году
Скол на стекле душевой перегородки — всегда повод остановиться и оценить риск. Закалённое стекло спроектировано так, чтобы при разрушении рассыпаться на относительно безопасные кубики, но само повреждение может ускорить этот процесс. Важно понимать: даже маленький дефект на торце создаёт концентрацию напряжений, которая иногда приводит к полному разрушению полотна через недели или месяцы. В этом материале мы собрали проверенные данные о том, как появляются сколы, чем они опасны и какие действия помогут сохранить безопасность.
→ Получить консультацию по замене стекла душевой перегородки
«За двадцать лет работы со стеклом мы видели десятки случаев, когда владельцы игнорировали небольшой скол на кромке, а через месяц стекло осыпалось посреди ночи. Правильная диагностика в первые сутки — это не перестраховка, а стандарт безопасной эксплуатации». — Эксперт STAKLO, Главный редактор STAKLO.RU
📋 Кратко о главном
- Скол на торце душевой перегородки создаёт концентрацию напряжений, что часто приводит к внезапному разрушению стекла через месяцы или даже дни после появления дефекта.
- Механические удары по кромке, ошибки монтажа (перетяжка крепежей, отсутствие демпферов) и производственные дефекты (NiS-включения) — основные причины появления сколов на закалённом стекле.
- При обнаружении скола немедленно прекратите использование душевой, ограничьте доступ детей и домашних животных, избегайте вибраций и резких движений двери.
- Визуальная диагностика помогает отличить скол от царапины: скол — это выемка с острыми краями на торце, требующая замены стекла, а царапина обычно безопасна.
- Фотофиксация дефекта и поиск маркировки стекла необходимы для обращения к специалистам и гарантийного ремонта или замены.

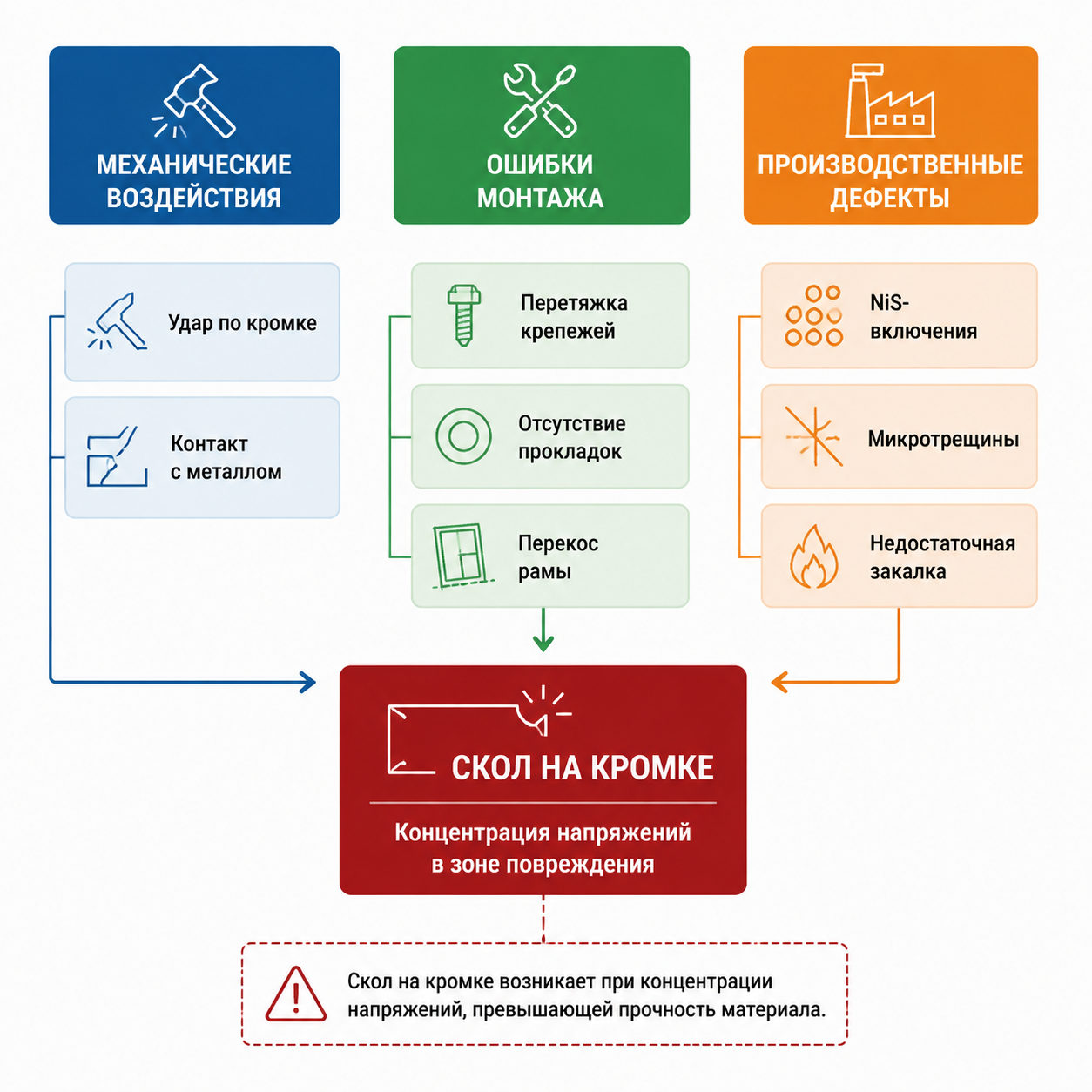

Почему появляется скол на стекле душевой перегородки
Скол — это локальная утрата материала с образованием «раковины» или выемки. В закалённом стекле он возникает от трёх основных групп факторов: механического контакта, ошибки монтажа или фурнитуры и производственного дефекта. Каждая группа имеет свой механизм.
Механические воздействия. Торец и углы закалённого листа уязвимее центра. Даже лёгкий удар металлическим предметом — винтом, болтом, краном для душа — оставляет микроскол. Внешне панель выглядит целой, но внутри появляется точка роста трещины. Со временем вибрации от открывания двери, перепады температуры и давление воды расширяют дефект. Иногда от удара до разрушения проходит полгода. В нашем проекте владелец случайно задел угол стекла лейкой; стекло служило ещё три месяца, а затем осыпалось ночью без предупреждения. Представьте: тяжёлый флакон шампуня случайно ударяет торец стеклянной двери — визуально всё в порядке, но через несколько месяцев панель может разрушиться без видимой причины.
Если вам интересны конструктивные особенности, изучите варианты раздвижных душевых в проём — три стекла для понимания, какие зоны наиболее подвержены механическим нагрузкам.
Ошибки монтажа и фурнитуры. Перетянутые крепления создают постоянное напряжение в зонах контакта. Если установщик не поставил демпферные прокладки между стеклом и металлом, любое тепловое расширение металлического профиля давит на торец. Результат — микроскол, который постепенно растёт.
«В большинстве случаев разрушения причиной были повреждения кромки или контакт стекла с металлом». — LCI (Технический отчёт, 2025–2026)
Перекос конструкции из-за усадки здания тоже передаёт нагрузку на панель. Когда крепления затянуты слишком сильно, внутри материала возникает постоянное напряжение — как если бы вы постоянно давили на стекло рукой. Рано или поздно оно не выдержит.
Внутренние производственные дефекты. Включения сульфида никеля (NiS) — микроскопические частицы диаметром около 0,03 мм — могут оставаться в толще листа после закалки.
«Включения NiS диаметром около 0,03 мм увеличивают объём на 2–4%, что приводит к разрушению стекла через 5–10 лет». — Extralum, LCI (2025–2026)
Вероятность NiS-индуцированного разрушения для нетестированного закалённого стекла составляет 0,05–0,3% (5–30 на 10 000 изделий).
«Риск разрушения нетестированного закалённого стекла из-за NiS-включений — 0,05–0,3%; после heat soak test — 0,005–0,01%». — GPD (Glass Performance Days, 2025)
Когда проблемы сочетаются, риск растёт. Небольшой дефект кромки плюс перетянутая фурнитура создают идеальные условия для отложенного разрушения. Важно учитывать и термические перепады: резкая смена температуры воды на стекле усиливает напряжение в зоне дефекта. Закалённое стекло выдерживает перепады, но если есть скол — это дополнительный фактор роста трещины. Зимой в неотапливаемой ванной температура опускается ниже нуля, а затем на холодное стекло попадает горячая вода — разные участки нагреваются неравномерно, создавая дополнительные напряжения.
Чем опасен скол на душевом стекле: риски и последствия
Информация носит общий характер и не заменяет консультацию специалиста.
Скол на торце или углу закалённого стекла — это точка, где внутренние напряжения материала больше не сбалансированы. Даже небольшой дефект способен запустить цепную реакцию. Стекло разрушается мгновенно, рассыпаясь на тысячи мелких кусочков. Процесс занимает доли секунды.
Вероятность полного разрушения. По данным Центра криминалистических экспертиз, «любые сколы или микротрещины на кромке являются концентраторами напряжений, которые могут привести к самопроизвольному разрушению через несколько месяцев или лет». Оценить точный момент невозможно. Стекло может служить годы, а может осыпаться на следующий день после появления дефекта. В проекте мы столкнулись со случаем, когда владелец заметил небольшой скол в углу двери вечером, а утром полотно лежало кусочками на поддоне. Механизм прост: внутренние напряжения в закалённом стекле составляют порядка 100 МПа на поверхности; когда на кромке появляется даже микроскопическая трещина, эти напряжения концентрируются в её вершине и трещина начинает расти.
«Повреждение кромки закалённого стекла может привести к внезапному разрушению всего полотна. Торец листа — наиболее чувствительная зона; глубокая царапина, отбитый угол или скол на торце способны разрушить лист сразу или спустя время». — Союз стекольных предприятий РФ
Риски для людей. Когда закалённое стекло разрушается, осколки получаются мелкими (несколько миллиметров) с менее острыми краями, чем у обычного стекла. Это результат контролируемого процесса закалки. Однако безопасность относительная. В момент разрушения кусочки летят в стороны, и человек, стоящий рядом, может получить порезы или ушибы от падающей массы. Дети особенно уязвимы: они могут испугаться и упасть, получив травму от удара или от осколков на полу. В одной из наших консультаций владелец описал ситуацию: его ребёнок стоял в душевой, когда стекло осыпалось; ребёнок не пострадал серьёзно, но испуг был сильным. Для взрослых риск тоже есть: осколки попадают в глаза, царапают кожу, а иногда вызывают рефлекторное движение, которое приводит к падению на мокром кафеле.
Влияние дефекта на прочность конструкции. Закалённое стекло теряет часть прочности в зоне скола. Центральная часть панели остаётся устойчивой к ударам, но торец с дефектом перестаёт держать распределённую нагрузку. Если дверь подвешена на верхних роликах и имеет скол внизу — нагрузка передаётся неравномерно; вибрация от каждого открывания двери расшатывает структуру. Результат — разрушение может случиться именно во время использования, когда человек находится рядом.
Как отличить скол от царапины и других дефектов стекла
Визуальная диагностика помогает понять, нужна ли срочная замена или можно продолжить эксплуатацию с контролем. Три типа дефектов — царапина, скол и трещина — различаются по структуре и уровню риска.
Царапина. Это линейный след на поверхности без утраты материала. Царапину видно при скользящем свете; она выглядит как тонкая линия, иногда матовая. Пальцем провести по ней — ощущается неровность, но не выемка. Царапина не нарушает целостность листа и редко становится причиной разрушения. Опасность возникает только если царапина глубокая (проникает в сжатый поверхностный слой закалённого стекла) и расположена в зоне высокого напряжения — у крепления фурнитуры или в углу. В стандартной эксплуатации поверхностная царапина безопасна.
Структурный скол. Это дефект с углублением — «раковиной» — где часть материала отсутствует. Скол виден невооружённым глазом как светлое пятно неправильной формы на торце или углу. При осмотре под лупой видны неровные края выемки и иногда радиальные микротрещины, расходящиеся от центра скола. Пальцем чувствуется острый край. Скол на кромке — критичный дефект. В нашей практике мы рекомендуем заменять полотно при любом сколе на торце глубже 1 мм, потому что такой дефект — это точка роста трещины.
Начальная трещина. Это тонкая разветвляющаяся линия, которая может начинаться от скола или появляться самостоятельно. Трещину распознают по характерному «древовидному» рисунку. Для выявления незначительных трещин используют лупу с подсветкой или портативный микроскоп. Если трещина видна — стекло уже в процессе разрушения; эксплуатация недопустима. Трещина растёт от каждой вибрации и перепада температуры. В одном из наших кейсов владелец заметил тонкую трещину вечером и решил подождать до утра; утром стекло осыпалось.
Почему повреждение кромки критичнее. Торец закалённого листа — зона, где внутренние напряжения наиболее высоки и где нет защитного сжатого слоя, как на поверхности. По данным технических стандартов, кромка должна быть отшлифованной и полированной без сколов и трещин, потому что любые дефекты ребра выступают концентраторами напряжения.
«Спонтанное разрушение из-за NiS-включений практически не встречается в отожжённом стекле, а для закалённого кромочные дефекты — основной риск». — Vitro Architectural Glass (2026)
Скол в центре панели менее опасен (хотя тоже требует внимания), но скол на торце — это прямой путь к разрушению.
Оптические искажения. Иногда при взгляде на стекло под углом видны радужные пятна или полосы. Это результат внутренних напряжений или неравномерной закалки. Сами по себе оптические искажения не приводят к разрушению, но указывают на неоднородность материала. Если такие зоны совпадают с местом скола — риск выше.
Тактильная проверка. Проведите пальцем по кромке вдоль всей длины. Если чувствуется острый выступ, зазубрина или углубление — это скол. Делайте проверку осторожно, чтобы не порезаться. Если дефект на внутренней поверхности двери (со стороны кабины) — осмотрите её при хорошем освещении; иногда скол виден только под определённым углом.
Что делать при обнаружении скола: пошаговая инструкция
Обнаружили скол — остановитесь и оцените ситуацию до того, как продолжить использование душевой. Закалённое стекло с повреждённой кромкой может разрушиться в любой момент. Следуйте алгоритму.
«Даже небольшой скол на кромке — это всегда риск. Я советую не откладывать диагностику: своевременная замена стекла снижает вероятность травм и неожиданных разрушений». — Эксперт STAKLO, Главный редактор STAKLO.RU
Шаг 1: Оценка безопасности и ограничение доступа. Немедленно прекратите использование душевой кабины. Если есть дети или домашние животные — ограничьте доступ в ванную комнату. Не закрывайте дверь душевой с усилием и не прислоняйте к ней тяжёлые предметы. Если скол расположен на двери, которая подвешена на роликах, — не открывайте и не закрывайте её без необходимости; каждое движение создаёт вибрацию. Наденьте плотные перчатки, если планируете осматривать дефект вблизи.
Шаг 2: Фотофиксация дефекта с разных ракурсов. Сделайте 4–5 фотографий: общий вид панели, крупный план скола, зону кромки или угла, где находится дефект, область фурнитуры (если скол рядом с креплением), и ещё один снимок с линейкой для масштаба. Фотографии понадобятся при обращении к установщику или при претензии по гарантии. Снимайте при хорошем освещении; если скол на торце — подсветите его фонариком сбоку.
Шаг 3: Поиск маркировки стекла. На закалённом стекле обычно есть маркировка производителя в одном из углов. Ищите надписи типа «Tempered», «ESG» или символ, указывающий на закалку. Маркировка может быть выгравирована или напечатана. Если маркировки нет — проверьте документы на душевую кабину; там должен быть указан тип стекла и толщина. Эта информация нужна для заказа замены. Если документов нет и маркировки нет — измерьте толщину стекла штангенциркулем или линейкой (типичная толщина для душевых — 8 или 10 мм).
Шаг 4: Консультация со специалистом-установщиком. Отправьте фотографии и описание дефекта монтажнику или в сервисную службу компании, которая устанавливала душевую. Укажите: размер скола (примерно в миллиметрах), расположение (торец, угол, поверхность), толщину стекла, тип фурнитуры (если известно). Специалист оценит риск и предложит решение. Не пытайтесь самостоятельно снимать дверь, если не уверены в процедуре; неправильный демонтаж может вызвать разрушение на месте. Если рассматриваете самостоятельную сборку, обязательно изучите инструкции производителя.
Шаг 5: Принятие решения о замене полотна. По ГОСТ 30698-2014 незашлифованные сколы и повреждения кромок недопустимы. Если скол на торце или углу — замена обязательна. Если скол на поверхности и его глубина не превышает 0,5 мм, а трещины нет — можно обсудить со специалистом временное продолжение эксплуатации с ежедневным контролем. Но это исключение; стандартная рекомендация — заменить панель.
Чек-лист: Действия при обнаружении скола на душевом стекле
Отмечайте пункты по мере выполнения
→ Заказать срочную замену стеклянной панели
Временные меры. Если замену нельзя выполнить немедленно — используйте душевую с осторожностью. Открывайте и закрывайте дверь плавно, без рывков. Избегайте резких перепадов температуры воды. Проверяйте скол ежедневно: если появились новые трещины или дефект увеличился — остановите эксплуатацию полностью.
Как выбрать безопасное и качественное стекло для душевой
Правильный выбор стекла снижает риск сколов и спонтанного разрушения. Три основных критерия: соответствие стандартам, качество обработки кромки и дополнительная термообработка для устранения NiS-включений.
Стандарты качества. В России закалённое стекло для душевых перегородок регламентирует ГОСТ 30698-2014 (действует с актуализацией на 01.01.2026). Стандарт определяет требования к прочности, термостойкости и безопасности разрушения. В Европе аналог — EN 12150 (EN 12150-1 для технических требований, EN 12150-2 для методов испытаний). При выборе стекла проверяйте сертификат соответствия одному из этих стандартов. Если продавец не может предоставить документ — это повод усомниться в качестве. Подробное руководство по выбору душевых конструкций доступно в статье как выбрать идеальную душевую перегородку из стекла.
Рекомендуемая толщина. Для душевых перегородок в 2026 году типичная толщина — 8 мм или 10 мм. Стекло 8 мм подходит для конструкций с рамой или профилем; стекло 10 мм используют для безрамных (frameless) дверей, где нет дополнительной поддержки. Толщина 6 мм встречается в лёгких складных перегородках, но для стандартной душевой она недостаточна. Толщина 12 мм избыточна и удорожает конструкцию без заметного выигрыша в безопасности.
Обработка кромки. Кромка должна быть полированной. Полировка убирает микротрещины, которые возникают при резке стекла, и снижает вероятность скола при монтаже. В спецификации ищите термин «polished edge» или «кромка КП» (кромка полированная). Шлифованная кромка (ground edge) дешевле, но менее безопасна: она оставляет микрошероховатости, которые становятся точками роста трещин. В нашей компании мы не рекомендуем использовать стекло со шлифованной кромкой для душевых дверей, потому что риск отложенного разрушения выше.
«Для душевых перегородок я всегда рекомендую только закалённое стекло с полированной кромкой и обязательным heat soak test — это минимизирует риск сколов и разрушения». — Эксперт STAKLO, Главный редактор STAKLO.RU
Heat Soak Test (испытание выдержкой). Это дополнительная термообработка, которая выявляет включения сульфида никеля (NiS) до установки стекла. Процесс: закалённое стекло выдерживают при температуре 290 °C в течение 2–8 часов. Если в материале есть нестабильные NiS-частицы — они расширяются и разрушают лист в контролируемых условиях, а не в эксплуатации.
«Heat soak test — единственный способ снизить риск разрушения закалённого стекла до приемлемого уровня». — GPD (Glass Performance Days, 2025)
Стекло с пометкой «HST» или «heat soaked» стоит дороже, но для душевых перегородок, где разрушение стекла создаёт прямую угрозу, эта опция оправдана.
«Когда доля спонтанных разрушений на объекте падает ниже одного случая на 10 000 установок, мы называем это приемлемым уровнем риска. Heat soak test — единственный способ достичь этого показателя для закалённого стекла с высокой вероятностью NiS-включений. В проектах с большим количеством стеклянных перегородок мы используем только HST-стекло». — Эксперт STAKLO
Маркировка и сертификация. Качественное стекло имеет маркировку производителя, указание на закалку (Tempered / ESG) и, желательно, номер партии. Маркировка должна быть несмываемой — выгравированной или напечатанной керамическими чернилами. Если маркировки нет — запросите у продавца протокол испытаний или сертификат на конкретную партию. В России сертификаты выдают аккредитованные лаборатории; в Европе — нотифицированные органы по EN 12150.
Контроль стеклянного полотна при приёмке. Перед установкой осмотрите панель на светлом и тёмном фоне. Проверьте обе стороны, кромки и углы. Недопустимы: сколы глубже 0,5 мм, трещины любой длины, непрошлифованные участки кромки, инородные включения размером более 1 мм в зоне видимости. Если дефект обнаружен до монтажа — откажитесь от установки и требуйте замену.
Совместимость фурнитуры. Убедитесь, что крепления рассчитаны на толщину вашего стекла. Зажимы и петли должны иметь резиновые или силиконовые прокладки между металлом и стеклом. Жёсткий контакт металла со стеклом — причина локальных сколов при затягивании. В инструкции к фурнитуре должен быть указан момент затяжки; превышение момента создаёт напряжение.
Региональные особенности. В России зимой температура в неотапливаемых санузлах может опускаться ниже нуля. Если душевая установлена в загородном доме, который не отапливается круглый год, — выбирайте стекло с повышенной термостойкостью (указывается в сертификате как ΔT, разница температур, которую материал выдерживает без разрушения). Для закалённого стекла по ГОСТ 30698-2014 минимум ΔT = 150 °C; для душевых с риском замерзания рекомендуем ΔT ≥ 180 °C.
→ Рассчитать стоимость душевой перегородки из безопасного стекла
Часто задаваемые вопросы
Дают ли гарантию на стекло душевой перегородки при сколах?
Гарантия на душевые ограждения в России обычно составляет 2–5 лет, в зависимости от производителя. Однако сколы, возникшие в процессе эксплуатации, как правило исключены из гарантийного покрытия. Производитель GuteWetter прямо указывает: гарантия недействительна при механических повреждениях в эксплуатации, включая царапины, трещины и сколы; бой стекла не является гарантийным случаем. Ideal Standard устанавливает гарантию на душевые ограждения и стеклянные экраны — 2 года, но исключает дефекты из-за неквалифицированной установки, транспортировки, хранения и механических повреждений. По ГОСТ Р 59043-2020 гарантийный срок должен быть не менее 3 лет, но он покрывает только неисправности, не зависящие от действий пользователя.
Спонтанное разрушение может подпадать под гарантию, если оно связано с производственным дефектом стекла или сборки, а не с ударом, ошибкой монтажа или эксплуатационным воздействием. Для этого нужна экспертиза. Если у вас произошло разрушение без видимой причины — зафиксируйте инцидент (фото, дата, обстоятельства) и обратитесь к продавцу или установщику.
Совет: при покупке душевой перегородки уточните условия гарантии в письменном виде. Попросите продавца указать, какие повреждения покрываются, а какие нет. Сохраняйте чек, сертификат и акт приёмки работ — они понадобятся при претензии. Подробнее о гарантийных условиях читайте в разделе Гарантии.
Можно ли самостоятельно заделать скол на душевом стекле?
Нет, самостоятельный ремонт скола на закалённом душевом стекле ненадёжен и опасен. Полимерный ремонт (заполнение дефекта специальным составом) описан только для автомобильного стекла, где скол находится на лобовом триплексе (многослойном стекле с плёнкой). Для закалённого стекла душевых перегородок такой метод не подтверждён надёжными источниками.
Закалённое стекло находится в состоянии внутреннего напряжения. Полимер на поверхности скола не восстанавливает структуру материала и не снимает концентрацию напряжений в глубине дефекта. Даже если визуально скол «заделан» — внутри материала трещина продолжает расти. Результат — ложное ощущение безопасности и отложенное разрушение. В одном из наших кейсов владелец попытался заполнить скол эпоксидной смолой; через две недели стекло осыпалось во время использования душевой.
Допустимые временные меры: если скол небольшой (до 1 мм) и расположен не на кромке, а на поверхности, можно продолжить эксплуатацию с ежедневным визуальным контролем до замены панели. Никаких клеев, полимеров или заплаток наносить не нужно. Если скол на торце или углу — замена обязательна, без попыток ремонта.
Почему скол на кромке опаснее, чем на поверхности?
Кромка (торец) закалённого стекла — это зона, где внутренние напряжения максимальны и где нет защитного сжатого слоя, как на поверхности листа. По данным технических бюллетеней, любые сколы или микротрещины на кромке являются концентраторами напряжений, которые могут привести к самопроизвольному разрушению. Центральная часть панели покрыта сжатым слоем толщиной несколько десятых миллиметра; этот слой компенсирует небольшие поверхностные дефекты. Но на торце такого слоя нет — там напряжения выходят на поверхность. Скол на торце открывает прямой путь для роста трещины в толщу материала. В стандартах ГОСТ 30698-2014 прямо указано: кромка должна быть без сколов и трещин.
Как часто нужно осматривать душевое стекло на наличие дефектов?
Рекомендуем проводить визуальный осмотр стекла раз в 3 месяца. Проверяйте кромки, углы, зоны крепления фурнитуры. Обращайте внимание на новые царапины, сколы, трещины или изменения в прозрачности стекла (радужные пятна, помутнения). Если вы заметили что-то подозрительное — сделайте фото и сравните через неделю; если дефект вырос — обращайтесь к специалисту.
Дополнительно проверяйте состояние фурнитуры: затяжку креплений, люфт петель, состояние прокладок. Ослабленная фурнитура создаёт вибрацию, которая ускоряет рост дефектов. В нашей практике около 30% случаев позднего обнаружения скола были связаны с тем, что владелец просто не осматривал кромки.
Что делать, если стекло разрушилось полностью?
- Обеспечьте безопасность. Наденьте плотные перчатки и обувь. Уберите людей и животных из ванной.
- Соберите осколки. Смети крупные куски веником на совок, затем пропылесосьте пол. Используйте липкую ленту для сбора мелких частиц с углов и щелей.
- Зафиксируйте инцидент. Сделайте фото места разрушения, оставшихся фрагментов стекла, маркировки (если сохранилась). Это понадобится для гарантийной претензии или страховой.
- Обратитесь к установщику. Отправьте фото и описание обстоятельств. Согласуйте дату замены полотна.
- Не используйте душевую до установки нового стекла. Если осколки остались в раме или на профиле — не пытайтесь их извлечь самостоятельно; это должен делать специалист.
Можно ли использовать душевую, если скол появился на неподвижной панели, а не на двери?
Да, но с осторожностью. Неподвижная панель (стационарная стенка) испытывает меньше вибраций, чем дверь. Если скол небольшой (до 1 мм) и расположен на поверхности, а не на кромке, — можно продолжить эксплуатацию с ежедневным контролем. Если скол на торце неподвижной панели — риск разрушения ниже, чем у двери, но всё равно присутствует. Мы рекомендуем заменить панель при первой возможности. В одном из проектов владелец эксплуатировал душевую со сколом на неподвижной стенке около года без последствий; но это исключение, а не правило.
Актуально на: август 2026
Скол на стекле душевой перегородки — это не косметический дефект, а сигнал о потенциальной угрозе. Правильная диагностика, фотофиксация и своевременное обращение к специалисту помогают избежать внезапного разрушения и травм. При выборе нового стекла ориентируйтесь на соответствие ГОСТ 30698-2014 или EN 12150, полированную кромку и, желательно, heat soak test для снижения риска NiS-включений. Безопасность душевой начинается с качества материала и заканчивается регулярным визуальным контролем. В компании STAKLO мы помогаем подобрать стекло с нужными параметрами и консультируем по вопросам безопасной эксплуатации. Полный каталог душевых перегородок из стекла доступен на staklo.ru/catalog/dushevye_iz_stekla/; дополнительные вопросы и ответы — в разделе помощи.
